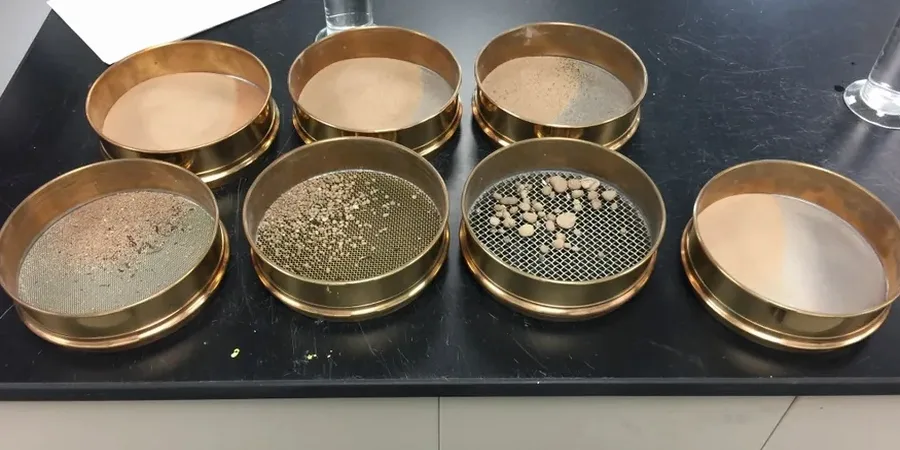

Uma sequência de peneiras padronizadas — malhas de 50, 100, 200 — empilhadas no agitador mecânico, mais o cilindro do hidrômetro mergulhando lentamente na proveta: é assim que começa a análise granulométrica completa em Embu das Artes. O ensaio combinado de peneiramento e sedimentação resolve o que a topografia ondulada da cidade insinua: solos residuais de granito e filito com frações que vão do pedregulho à argila coloidal. Sem essa curva, qualquer projeto de fundação ou drenagem na região metropolitana oeste de São Paulo parte de premissas desconhecidas. O laboratório segue a ABNT NBR 7181:2016, com dupla pesagem e correção de temperatura durante a fase de sedimentação, garantindo que o diâmetro equivalente das partículas finas seja determinado com precisão.
A leitura do densímetro é registrada em intervalos cronometrados, e a curva resultante mostra exatamente a porcentagem de cada fração — informação que define desde o risco de erosão até a escolha do sistema de contenção em estabilidade de taludes nas encostas do Pirajuçara.
A curva granulométrica não é um gráfico: é a assinatura geológica que determina se o solo drena, retém água ou colapsa sob carga em Embu das Artes.
Metodologia e escopo
Para terrenos onde a fração argila supera 20%, o ensaio de limites de Atterberg complementa a classificação, amarrando a curva granulométrica aos índices de plasticidade e liquidez. Já em obras viárias nos acessos ao Rodoanel, o resultado do peneiramento alimenta diretamente o dimensionamento do pavimento flexível, que depende da graduação exata dos agregados para cumprir as faixas do DNIT.
Fatores do terreno local
Embu das Artes está cravada sobre terrenos pré-cambrianos do Complexo Embu, com altitudes variando entre 760 e 820 metros. Essa geologia antiga produz perfis de alteração heterogêneos: lentes de silte argiloso intercaladas com areia grossa, muitas vezes na mesma encosta. A ausência de uma análise granulométrica confiável mascara essa variabilidade, e o projetista acaba adotando parâmetros médios que não representam o ponto exato da obra. O risco é a subestimação do potencial de erosão interna em taludes de corte — especialmente nos bairros altos como Jardim dos Ipes — e o dimensionamento incorreto de filtros e drenos em estruturas de contenção.
Em escavações profundas no centro histórico, onde o lençol freático oscila sazonalmente, a curva granulométrica é peça-chave para prever a perda de finos por piping e para calibrar o sistema de rebaixamento. Sem hidrômetro, a fração abaixo de 0,075 mm vira um ponto cego, e é justamente ali que moram os argilominerais expansivos que afetam a estabilidade de muros e ancoragens em contenções ancoradas de grande porte.
Conteúdo em vídeo
Marco normativo
ABNT NBR 7181:2016 – Solo – Análise Granulométrica (procedimento com peneiramento e sedimentação), ABNT NBR 6457:2016 – Amostras de Solo – Preparação para Ensaios de Compactação e Caracterização, ABNT NBR 6502:1995 – Rochas e Solos – Terminologia (classificação granulométrica unificada), ABNT NBR NM ISO 3310-1:2010 – Peneiras de ensaio – Requisitos técnicos e verificação
Serviços técnicos vinculados
Classificação granulométrica completa (NBR 7181)
Ensaio combinado de peneiramento grosso, peneiramento fino e sedimentação com hidrômetro. Inclui curva granulométrica plotada, cálculo de Cu e Cc, e tabela de frações conforme a classificação unificada da ABNT. Ideal para caracterização de solos residuais e coluvionares típicos da região do Embu.
Peneiramento simples (via seca ou lavada)
Ensaio apenas com série de peneiras, sem fase de sedimentação. Aplicável a solos granulares com menos de 10% de finos, como areias de fundação de torres e aterros controlados. Segue os procedimentos de preparação de amostra da NBR 6457.
Relatório interpretativo com recomendacões geotécnicas
Além do certificado de ensaio, emitimos relatório com interpretação dos resultados: classificação HRB e USCS, estimativa de condutividade hidráulica a partir da curva granulométrica (fórmula de Hazen para areias), e correlação com ensaios complementares de campo.
Parâmetros típicos
Dúvidas comuns
Qual o custo de uma análise granulométrica completa em Embu das Artes?
O valor do ensaio combinado (peneiramento + hidrômetro) fica entre R$250 e R$500 por amostra, dependendo da quantidade de frações solicitadas e da urgência na entrega do relatório. Amostras com pedregulho que exigem peneiramento grosso adicional podem ter um pequeno acréscimo. Para obras com múltiplos furos de sondagem, aplicamos desconto progressivo a partir de 3 amostras.
Por que o ensaio de granulometria exige o hidrômetro e não apenas as peneiras?
Porque a fração fina — silte e argila, abaixo de 0,075 mm — controla propriedades como plasticidade, coesão, permeabilidade e suscetibilidade à erosão. O peneiramento sozinho só classifica areias e pedregulhos. Em solos residuais de granito, comuns em Embu das Artes, a fração fina pode representar 30% ou mais do material. O hidrômetro mede a densidade da suspensão ao longo do tempo e calcula o diâmetro equivalente das partículas pela Lei de Stokes, gerando a curva completa que a ABNT NBR 7181 exige.
Quanto tempo leva para obter o resultado do ensaio granulométrico?
O prazo padrão é de 48 a 72 horas úteis após o recebimento da amostra no laboratório. A fase de sedimentação com hidrômetro exige leituras cronometradas por até 24 horas, e a secagem em estufa das frações retidas nas peneiras consome mais algumas horas. Se a obra estiver com cronograma apertado, podemos negociar plantão de laboratório para entrega em 24 horas, com acréscimo de taxa de urgência.
O relatório da granulometria serve para dimensionar filtros de drenagem em contenções?
Serve, e é uma das aplicações mais diretas da curva granulométrica. A partir dos diâmetros D15 e D85, aplicamos os critérios de Terzaghi para filtro (D15_filtro / D85_solo < 4 a 5) e verificamos a compatibilidade entre o material drenante e o solo natural. No contexto de Embu das Artes, onde muitos taludes recebem drenos sub-horizontais e colchões drenantes, essa verificação evita colmatação precoce e perda de eficiência do sistema.
