A expansão imobiliária em Embu das Artes, com novos loteamentos subindo as encostas da Serra de Itapecerica, exige um conhecimento preciso do que está abaixo da superfície. Encontramos cada vez mais situações em que a sondagem mecânica tradicional precisa ser complementada com métodos indiretos, especialmente onde o acesso de perfuratrizes é limitado ou o risco de interceptar redes subterrâneas é alto. A Sondagem Elétrica Vertical (SEV) resolve isso com rapidez. Para investigações geotécnicas complementares que demandam correlação direta com a resistência do solo, utilizamos também o ensaio CPT quando a estratigrafia precisa de definição pontual de alta resolução. A resistividade elétrica mapeia variações laterais e verticais sem mover um metro cúbico de terra, identificando zonas de fratura, contatos entre solo e rocha e a profundidade do lençol freático, informação crítica em uma cidade com mais de 270 mil habitantes e topografia acidentada como Embu das Artes.
Com a SEV, atingimos profundidades de investigação de até 150 metros sem perfurar, um recurso decisivo para identificar aquíferos fraturados no embasamento cristalino de Embu das Artes.
Metodologia e escopo
Fatores do terreno local
Embu das Artes está a cerca de 775 metros de altitude média, com morros de declividade acentuada e fundos de vale estreitos. Essa geomorfologia impõe um regime hidrogeológico complexo, onde aquíferos fraturados se recarregam rapidamente nas chuvas de verão. Ignorar a compartimentação do subsolo antes de projetar fundações profundas ou obras de contenção é uma roleta-russa: uma perfuração que atravessa uma zona de falha condutiva pode desencadear fluxos de água não previstos, desestabilizando taludes já naturalmente frágeis. A SEV mapeia essas descontinuidades geoelétricas, indicando onde a rocha está mais fraturada e saturada. Dados do IPT mostram que colúvios na região metropolitana podem apresentar resistividades abaixo de 30 Ohm.m quando saturados, contrastando com rocha sã acima de 1000 Ohm.m. Sem esse contraste numérico no modelo de inversão, o projeto de ancoragens para um talude em corte pode subdimensionar a pressão de água nos tirantes, com consequências graves para a estabilidade da obra.
Marco normativo
ABNT NBR 15935:2011 — Investigações ambientais — Aplicação de métodos geofísicos, ABNT NBR 7117:2012 — Medição da resistividade elétrica e da polarização induzida, ABNT NBR 16227:2014 — Geotecnia — Classificação de solos (correlação indireta com dados geoelétricos)
Serviços técnicos vinculados
Sondagem Elétrica Vertical (SEV)

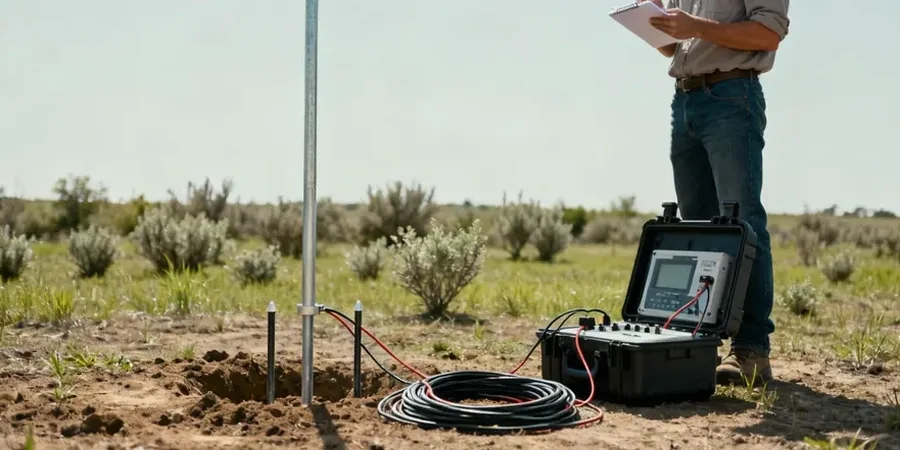

Investigação pontual da variação da resistividade em profundidade. Ideal para definir a espessura do manto de alteração e a profundidade do topo rochoso em fundações de pontes, edifícios e torres de transmissão em Embu das Artes. O resultado é uma curva de resistividade aparente versus AB/2, invertida para um modelo de camadas geoelétricas.
Caminhamento Elétrico
Aquisição contínua ao longo de perfis para mapear variações laterais de resistividade. Perfeito para localizar zonas de falha, contatos geológicos e plumas de contaminação no subsolo de postos de combustível e indústrias na região do Vale do Cotia.
Parâmetros típicos
Dúvidas comuns
Qual a diferença entre SEV e caminhamento elétrico?
A SEV investiga a variação da resistividade em profundidade num ponto fixo, expandindo a abertura dos eletrodos. O caminhamento elétrico move todo o arranjo ao longo de uma linha, mapeando variações laterais da resistividade a uma profundidade aproximadamente constante. Na prática, a SEV gera um perfil vertical 1D, e o caminhamento gera uma seção 2D de subsolo.
Em que tipo de terreno a resistividade funciona melhor em Embu das Artes?
O método é muito eficaz no contraste entre solos argilosos saturados (baixa resistividade, 10-50 Ohm.m) e rocha granítica sã (alta resistividade, >1000 Ohm.m), típico dos morros de Embu das Artes. Também é excelente para detectar zonas de fratura com água. Em terrenos muito secos ou com aterro de entulho seco, a dificuldade de injeção de corrente pode exigir o uso de gel condutor nos eletrodos.
Quanto custa uma campanha de SEV em Embu das Artes?
O valor para uma campanha de Sondagem Elétrica Vertical em Embu das Artes varia entre R$1.600 e R$2.310, a depender do número de SEVs, da profundidade de investigação desejada e da dificuldade de acesso ao terreno. Para um orçamento preciso, solicitamos o envio da planta de localização e do objetivo da investigação.
A SEV substitui a sondagem SPT?
Não. A SEV é um método indireto que fornece um contraste geoelétrico, não um valor de N-SPT. Ela complementa a investigação direta, permitindo espaçar melhor as sondagens mecânicas e extrapolar informações para áreas não perfuradas. A correlação entre resistividade e parâmetros geotécnicos é feita pelo nosso engenheiro com base em tabelas de referência da ABNT e da literatura técnica, como os trabalhos de Braga (2006) para solos tropicais.
Qual a profundidade máxima que a SEV atinge?
A profundidade de investigação efetiva é controlada pela abertura máxima dos eletrodos de corrente (AB). Com um resistivímetro de 250 W de potência e cabos de 500 metros, atingimos profundidades de até 150 metros em condições favoráveis de acoplamento ao solo. Em Embu das Artes, a profundidade típica de investigação para projetos de fundação varia entre 30 e 80 metros.
