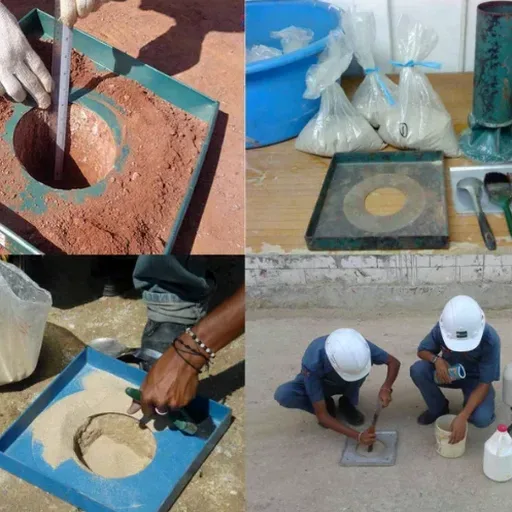

O equipamento chega ao terreno em uma maleta metálica reforçada: cone de latão, base com abertura circular, areia seca de Ottawa calibrada e balança de precisão. Em Embu das Artes, o ensaio de densidade in situ pelo método do cone de areia é executado diretamente sobre a camada compactada, seja em um platô de terraplenagem no Jardim Colégio ou no subleito de uma via de acesso ao centro histórico. A areia padronizada escoa para dentro da cavidade escavada e o volume extraído é medido por diferença de massa: é um princípio físico simples, mas que exige mão de obra treinada e calibração rigorosa a cada bateria de ensaios. Em solos saprolíticos e aterros heterogêneos, comuns na região, este procedimento fornece o dado de massa específica aparente seca in loco que alimenta diretamente os cálculos de grau de compactação. Frequentemente, o controle é complementado com a granulometria do mesmo material para verificar se a curva granulométrica atende à especificação de projeto.
O grau de compactação mínimo exigido para subleito em vias urbanas de Embu das Artes é de 95% do Proctor Normal, e o cone de areia é o método de referência para comprovar esse valor.
Metodologia e escopo
Fatores do terreno local
A 780 metros de altitude e em cabeceiras de drenagem de alta declividade, muitos loteamentos em Embu das Artes avançam sobre aterros compactados que funcionam como plataforma de fundação de residências. Um controle de densidade in situ executado com amostragem insuficiente — por exemplo, um ponto a cada dois talhões — pode não detectar bolsões de baixa compactação que, na primeira estação chuvosa, desencadeiam recalques diferenciais e trincas em alvenaria. O risco é mais crítico em aterros executados com solo saprolítico micáceo: a estrutura foliada das micas orienta planos de fraqueza que reduzem a resistência ao cisalhamento quando a umidade sobe. O ensaio de densidade in situ, repetido a cada 20 metros quadrados e sempre acompanhado da determinação do desvio de umidade, permite mapear essas zonas de menor densidade antes da liberação da camada. Em talvegues assoreados, onde o lençol freático está a menos de dois metros, a combinação com o ensaio de permeabilidade in situ é uma prática recomendada para avaliar o risco de saturação do aterro.
Marco normativo
ABNT NBR 7185:2016 — Solo — Determinação da massa específica aparente in situ com emprego do frasco de areia, ABNT NBR 6457:2016 — Amostras de solo — Preparação para ensaios de compactação e ensaios de caracterização, ABNT NBR 7182:2016 — Solo — Ensaio de compactação (Proctor)
Serviços técnicos vinculados
Controle de compactação por cilindro biselado
Alternativa para solos com pedregulhos e blocos, onde a abertura do cone de areia é insuficiente. O cilindro cravado extrai um corpo de prova indeformado para cálculo da densidade seca.
Ensaio de Proctor (Normal ou Modificado)
Determinação em laboratório da curva de compactação e da umidade ótima do solo, parâmetro indispensável para comparar com a densidade obtida in situ e calcular o grau de compactação.
Ensaio de CBR in situ
Medida da capacidade de suporte do subleito diretamente sobre a camada compactada, executado com macaco hidráulico calibrado e extensômetros, em pontos selecionados do greide.
Controle tecnológico de aterros
Programa de ensaios de densidade, umidade e granulometria distribuídos em malha regular, com emissão de relatórios diários de conformidade conforme especificação de projeto.
Parâmetros típicos
Dúvidas comuns
Qual o custo do ensaio de densidade in situ com cone de areia em Embu das Artes?
O valor por ponto ensaiado fica entre R$270 e R$350, dependendo da quantidade de pontos na campanha e da distância de deslocamento da equipe até o local da obra. Embu das Artes tem bairros de acesso mais lento, como o Itatuba, o que pode influenciar no custo logístico. O orçamento já inclui a calibração da areia, a escavação, a determinação da umidade em estufa e o relatório técnico assinado.
Em que tipos de solo o cone de areia não é recomendado?
O método não é adequado para solos saturados ou com lençol freático aflorante, pois a água desestabiliza a parede do furo e altera a massa específica da areia. Também é contraindicado em solos com muitos pedregulhos acima de 19 mm ou com raízes grossas que impeçam o corte regular da cavidade. Em Embu das Artes, isso ocorre em fundos de vale e em aterros com entulho de demolição; nesses casos, o cilindro biselado é a alternativa técnica.
Quantos pontos de ensaio são necessários em uma via urbana?
A frequência de ensaios segue o projeto de terraplenagem, mas em vias urbanas de Embu das Artes costuma-se adotar um ponto a cada 100 m² por camada compactada, com um mínimo de três pontos por subleito. Quando o trecho é curto — por exemplo, uma rua de 60 metros — a malha é ajustada para cinco pontos, garantindo representatividade estatística.
O ensaio de cone de areia substitui o SPT?
Não, são ensaios com finalidades distintas. O cone de areia mede a densidade in situ da camada superficial compactada para controle de execução de aterros e pavimentos. O SPT investiga o perfil de resistência à penetração em profundidade, sendo aplicado em fundações. Em Embu das Artes, os dois ensaios frequentemente coexistem na mesma obra: o SPT caracteriza o terreno natural e o cone de areia verifica a qualidade do aterro lançado sobre ele.
