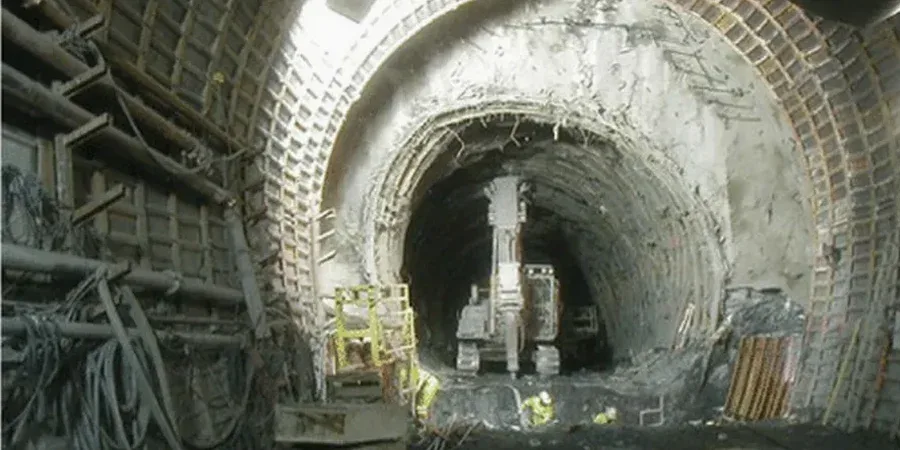

A umidade retida nos vales de Embu das Artes, cidade com altitude média de 790 metros e cercada por serras da região metropolitana, muda completamente o jogo de qualquer escavação. Aqui o solo residual de granito e gnaisse se transforma em material mole e instável quando saturado, e abrir um túnel sem caracterização geotécnica detalhada é correr risco de colapso na frente de escavação. A geologia local, com espessos mantos de alteração, exige que a estabilidade de taludes seja avaliada desde a fase de projeto das embocaduras, e que o comportamento drenado ou não drenado do maciço seja simulado com parâmetros reais. Trabalhamos com ensaios de laboratório e campo para definir a coesão, o ângulo de atrito e a rigidez do solo mole de Embu das Artes antes de qualquer máquina entrar no túnel.
Em solo mole saturado de Embu das Artes, a coesão efetiva pode ser inferior a 5 kPa — o túnel se mantém estável pelo controle da poropressão e pela rigidez do suporte, não pela resistência do material escavado.
Metodologia e escopo
Fatores do terreno local
O erro mais comum que vemos em obras de túnel na região de Embu das Artes é confiar em parâmetros de projeto genéricos, copiados de bibliografia internacional, sem executar uma campanha de investigação local. O solo residual de granito tem estrutura cimentada por óxidos de ferro que se desmancha com a saturação; uma amostra seca pode apresentar coesão aparente de 30 kPa que some completamente quando o túnel atinge o lençol freático. Sem ensaios triaxiais saturados e monitoramento de poropressão durante a escavação, o engenheiro está projetando no escuro. Outro clássico é subdimensionar o sistema de drenagem do pré-revestimento: a vazão de infiltração em solo mole de Embu das Artes pode ser dez vezes maior que a estimada se não houver ensaio de permeabilidade in situ. A consequência vai desde deformações excessivas no revestimento primário até desabamento parcial da frente de escavação.
Marco normativo
ABNT NBR 6502:2022 — Terminologia de rochas e solos, ABNT NBR 6484:2020 — Sondagem de simples reconhecimento com SPT, ABNT NBR 12770:1992 — Solo coesivo — Determinação da resistência à compressão não confinada, ABNT NBR 11682:2009 — Estabilidade de taludes — Procedimento, Eurocode 7 (EN 1997-2:2007) — Complementar para classificação de parâmetros geotécnicos em túneis (referência técnica)
Serviços técnicos vinculados
Caracterização geotécnica completa
Poços de inspeção, sondagens SPT e CPT para definir o perfil estratigráfico, posição do lençol freático e resistência do solo mole. Ensaios triaxiais CIU e CID, adensamento edométrico e permeabilidade de carga variável para obter parâmetros de rigidez, resistência e fluxo em condições saturadas e não saturadas.
Monitoramento de escavações profundas
Instrumentação da frente de escavação e do maciço circundante com piezômetros, células de carga em tirantes e convergência a laser. Acompanhamos a evolução das deformações e poropressões em tempo real, ajustando o plano de escavação conforme os dados medidos em Embu das Artes.
Parâmetros típicos
Dúvidas comuns
Por que o solo residual de Embu das Artes é tão problemático para túneis?
O solo residual de granito e gnaisse que cobre os vales de Embu das Artes possui uma estrutura cimentada por óxidos de ferro e argilominerais que lhe confere uma coesão aparente quando seco. Ao ser saturado pelas chuvas intensas de verão ou pela elevação do lençol freático, essa cimentação se dissolve e o solo perde grande parte da resistência, comportando-se como um material mole e deformável. A transição de comportamento rígido para plástico acontece de forma rápida, exigindo ensaios triaxiais saturados e monitoramento de poropressão para não subestimar as cargas sobre o revestimento do túnel.
Qual o custo de uma campanha de análise geotécnica para túnel em solo mole?
O investimento para uma campanha completa de análise geotécnica para túnel em solo mole em Embu das Artes, incluindo sondagens, poços de inspeção, ensaios triaxiais, ensaios de permeabilidade in situ e relatório com parâmetros de projeto, fica na faixa de R$11.480 a R$40.870. O valor final depende da extensão do traçado, do número de furos e da quantidade de corpos de prova ensaiados em laboratório.
Que ensaios de laboratório são indispensáveis para projetar o revestimento do túnel?
Para dimensionar o revestimento de um túnel em solo mole em Embu das Artes, três ensaios são indispensáveis: o triaxial consolidado isotropicamente não drenado (CIU) para obter a resistência ao cisalhamento em condição crítica, o ensaio edométrico para definir o módulo de compressibilidade e a história de tensões do solo, e o ensaio de permeabilidade de carga variável para estimar a vazão de infiltração que o sistema de drenagem terá que suportar. Complementamos com ensaios de caracterização completa segundo a ABNT NBR 6502.
Quanto tempo leva para concluir uma investigação geotécnica completa?
Uma campanha de investigação geotécnica para túnel em solo mole em Embu das Artes leva de 4 a 8 semanas, dependendo da extensão do traçado e da quantidade de ensaios de laboratório. As sondagens e poços de inspeção em campo consomem de 2 a 4 semanas, e os ensaios triaxiais e edométricos em laboratório exigem mais 2 a 4 semanas devido aos tempos de saturação e adensamento dos corpos de prova. O relatório final com os parâmetros de projeto é entregue em até 10 dias úteis após a conclusão dos ensaios.
